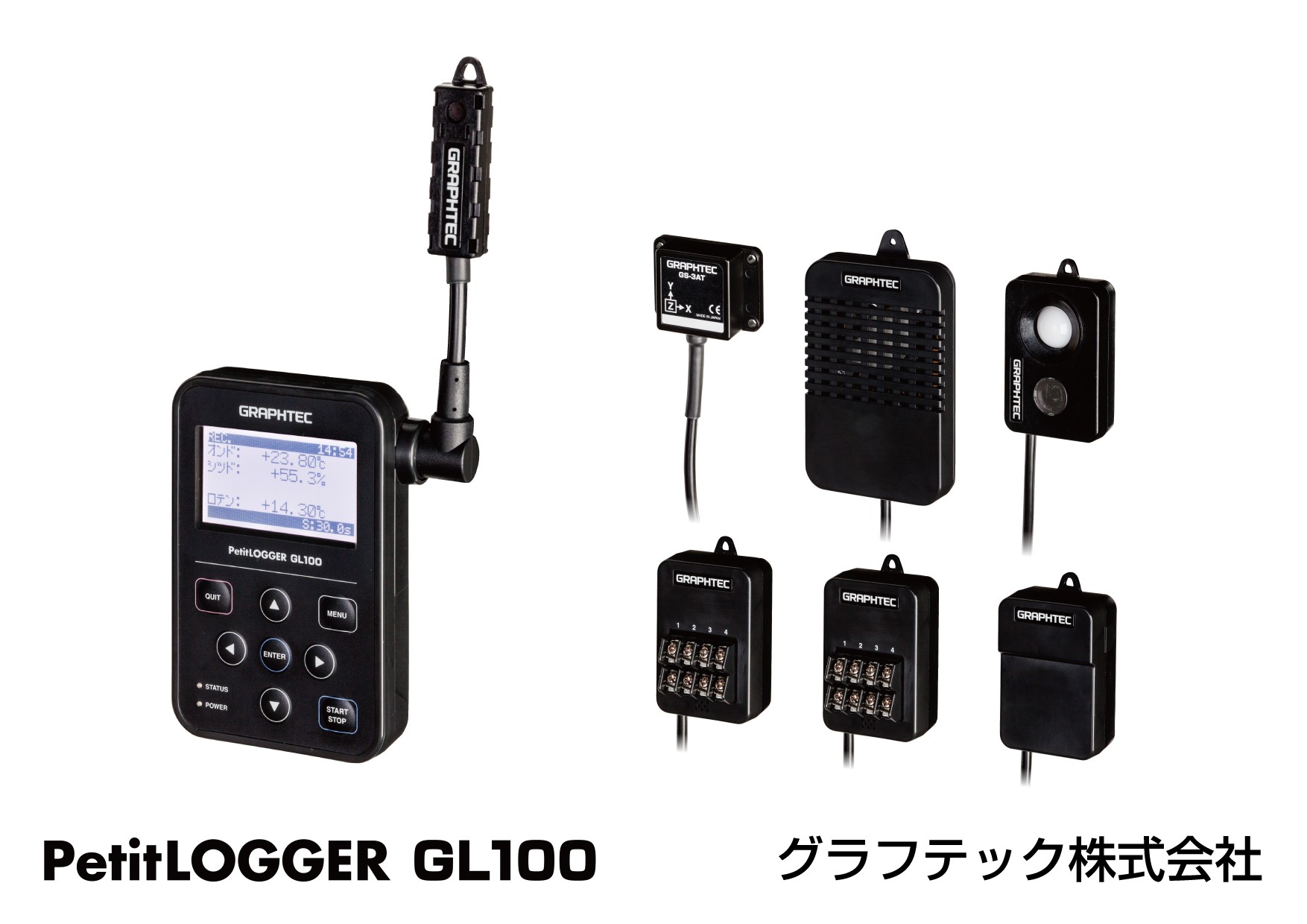

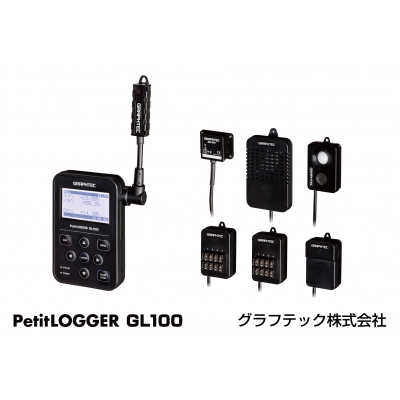

GL100-N/GL100-WL标准型温湿度记录仪
GL100-N/GL100-WL小型温湿度记录仪可以同时存储温度和湿度。可以实时观看温度和湿度数据。配合GL100-N/GL100-WL小型温湿度记录仪的免费软件可以通随机赠送的USB线和电脑进行通讯，查看温度和湿度的变化曲线。GL100-WL可以通过WIFI信号和电脑或者日本图技GL240/GL840进行无线通讯，电脑或者日本图技GL240/GL840可以远程直接读取GL100-WL的存储数据，并对GL100-WL进行控制。
- 品牌： 日本图技GRAPHTEC
- 型号： GL100-N/GL100-WL
日本图技GL100-N功能详解：
GL100-N/GL100-WL小型温湿度记录仪可以同时存储温度和湿度。可以实里观看温度和湿度数据。配合GL100-N/GL100-WL小型温湿度记录仪的免费软件可以通随机赠送的USB线和电脑进行通讯，查看温度和湿度的变化曲线。GL100-N/GL100-WL小型温湿度记录仪 手掌型数字采集器有丰富的传感器模块组合，通过选配模块可以实现多种测试功能。
日本图技GL100-N/GL100-WL通讯功能：
GL100-N标准型数据采集器可以通过USB接口和电脑通讯，通过电脑来读取GL100-N里的数据，同时还可以控制GL100-N开始或者停止记录，更改测试条件等。GL100-N免费提供专用分析软件。
日本图技GL100-wl无线版可以通过WIFI信号和电脑或者GL240/GL840实现无线通讯,电脑或者GL240/GL840记录仪可以远程读取日本图技GL100-wl中的数据。通过电脑还可以远程对日本图技GL100-wl进行操作。
GL100数据采集器主机产品参数
| 项目 | 内容 | |
|---|---|---|
| 输入ch数 | 根据传感器模块种类不同 | |
| 输入端子形状 | ||
| 输入方式 | ||
| 外部入输出 | 警报输出1ch | |
| PC I / F | USB（Micro B连接器）、无线LAN (仅限GL100-WL）ON-OFF设定可能（出厂设定为ON） | |
| 存储设备 | 内置RAM ： 约4.9MByte 外部外存 ： micro SD 存储卡 ※1.9GB/数据文件 ※推荐使用支持待机模式的micro SD TS4GUSDHC4(Transcend) | |
| 备份功能 | 设定条件：EEPROM 時計：备份电容器 電更换电池时的备份时间：约10小时（温度23℃) | |
| 显示器 | LCD (黑白带背光,图形点阵型) （128 × 64) | |
| 显示内容 | 测量值、设定等 ※收录数据无法直接在主机显示，请使用附件。 | |
| 无线LAN (仅限GL100-WL） | 规格：IEEE802.11b 通信距离：约40m ※根据使用环境不同有差异。实时传送速度：最快500ms | |
| 功能 | USB I/F | ·读测量数据、主机设定 （使用PC应用程序） ·设定网络 (GL100-Network_Config 使用PC应用程序) |
| 无线LAN | ·读测量数据、主机设定 （使用PC应用程序） ·状态监视、简易设定（使用Android、iOS支持端末应用程序） ·邮件收发功能 | |
| 警报输出形式 | 绝缘开关型 定格 ：30V、50mA（容许损失150mw） | |
| 触发 | 条件 | Start触发：OFF·等级·警报·日期 Stop触发：OFF·等级·警报·日期 |
| 判定 | 组合： 等级 OR ·等级AND 模拟CH判定模式 ： 上行（↑）·下行（↓） 等级触发功能 4VT、4TSR、3AT（边缘动作） | |
| 存储内容 | 收录数据 | |
| 主机简易防水 | IP54 ※仅在主机与传感器模块连接、连接器和电池盖都关紧的状态下。 另外，建议定期更换密封条 | |
| 耐震性 | 相当于汽车部品第一种A类 | |
| 电源 | 干电池 5号电池2个 USB总线电源(5V 200mA以上) ※使用USB设备用的AC适配器时，需要的电源为5V.1A 不标配AC适配器。 | |
| 使用环境范围 | -10～50℃、80% RH以下（非冷凝） | |
| 外形尺寸[W×D×H] | 66mm × 100mm × 27mm （不含凸出部分） | |
| 重量（约） | 125g （GL100-N) 、130ｇ （GL100-WL） | |
| 附属品 | 使用说明 ： 1部 保证书： 1部 CD-ROM ： 1枚 USB（MicroB-A 约0.5m）： 1本 | |
GL100的温湿度传感器 GS-TH 规格
| 项目 | 内容 |
|---|---|
| 概要 | 温湿度传感器 GS-TH 可以同时测定温度和湿度的传感器模块。可同时测定大范围的温度（-20～85℃）和湿度（0～100％ＲＨ） |
| 测量的种类 | 温度、湿度、露点温度（計算值）、 累计温度 ℃h （计算值） |
| 测量方式 | C-MOS 传感器 |
| 测量温度范围 | -20℃～ 85℃ |
| 测量温度精度 | -20 ≦ TS ＜ 0 ± 0.8 (℃) 0 ≦ TS ≦ 60 ± 0.5 (℃) 60 ＜ TS ≦ 85 ± 0.8 (℃) |
| 测量湿度范围 | 0.0 ～ 100.0% RH |
| 测量湿度精度 | 25℃ ±10% RH (0 ～ 10% RH） ±8% RH (10 ～ 20% RH） ±5% RH (20 ～ 80% RH） ±8% RH (80 ～ 90% RH） ±10% RH (90 ～ 100% RH） |
| 应答时间 | 温度·湿度：约100 秒 （63% 应答 25℃空气流速1m/s） ※根据使用环境不同有差异。 |
| 演算功能 | 累计温度：0～999,999k℃h ※从收录开始重设计算 (超过基准温度或者低于基准温度的累计温度) |
| 采样间隔 | 0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min |
| 警报 | OFF/等级 |
| 温度単位 | ℃/°F |
| 防水处理 | 传感器部位 覆防水膜 |
| 使用环境 | 温湿度计测范围内（但是，与GL100主机放在同一环境时，以主机环境为准） |
| 外形尺寸 [W×D×H] | 15mm × 45mm × 10.2mm （不含凸出部分） |
| 重量 （约） | 14g |
3轴加速度 / 温度传感器 GS-3AT 规格
| 项目 | 内容 | |
|---|---|---|
| 概要 | 3轴加速度 / 温度传感器 GS-3AT 能进行3轴加速度振动（2G·5G·10G）测量和温度（-10～50℃）测量的传感器模块 | |
| 测量的种类 | X·Y·Z 3轴的加速度、温度 | |
| 加速度范围 | ±2G(20m/s2)、±5G(50m/s2)、±10G(100m/s2) （重力加速度 1G=约9.807m/s2） | |
| 测量加速度精度 （含非直线型） | ±2% of F.S. | |
| 带域 | 0Hz～100Hz | |
| 干扰 | 25mG rms | |
| 测量温度范围 | -10℃～50℃ | |
| 测量温度精度 | -10 ≦ TS ＜ 50 ± 1.0 (℃) | |
| 应答时间(温度) | 约300秒 | |
| 测量模式 | 存储模式、直接模式 | |
| 存储容量 (存储模式) | 16 · 32 · 64 · 128k采样 | |
| 预触发器 (存储模式) | OFF/10·25·50·100% | |
| 采样间隔 | 存储模式 | 5·10 · 20 · 50 · 100 ms |
| 直接模式 | 0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec 、1 · 2 · 5 · 10 · 20 · 30 · 60 min | |
| 演算功能 (直接模式) | 性能 | 对5ms间隔获取的数据进行演算 |
| 演算种类 | 平均值、最大值、实效值的1演算 （无演算ＯＦＦ） | |
| 温度単位 | ℃/°F | |
| OFFSETADJUST功能 | ON ※调整现在的静加速度值为0的功能 | |
| 防尘·防水 | IP54 | |
| 电缆线长度 | 约20cm | |
| 使用环境 | -10 ～ 50℃、80% 以下（非冷凝） | |
| 外形尺寸 [W×D×H] | 51mm × 36mm × 19.5mm （不含凸出部分） | |
| 重量 （约） | 64g | |
4ch电压 / 温度端子 GS-4VT 规格
| 项目 | 内容 | |
|---|---|---|
| 概要 | 4ch电压 / 温度端子 GS-4VT 最大能进行4ch的电压（20ｍＶ～50Ｖ以及1-5Ｖ）或热电偶（K或者T型）的温度测量。各ch可选择电压和温度。另外，还能进行逻辑（图），脉冲（计数）测量。 | |
| 测量的种类 | 电压/温度、逻辑/脉冲(瞬间、累计） | |
| 测量ch | 电压/温度 4ch | |
| 逻辑/脉冲 4ch | ||
| 测量电压范围 | 20·50·100·200·500mV、1·2·5·10·20·50V 1－5V F.S. | |
| 测量电压精度 | 0.15% of F.S. | |
| 输入阻抗/ 输入方式 | 1MΩ±5% 全通道绝缘输入 | |
| 温度系数 | GAIN：0.01% of F.S./℃ 零：0.02% of F.S./℃ | |
| 容许信号源阻抗 | 300Ω以下 | |
| 最大输入电压 | 输入端子 + / －间：60Vp-p 输入端子 / 输入端子间：60Vp-p 输入端子 / GND 间：60Vp-p | |
| 耐电压 | 输入端子 / 输入端子间：350Vp-p 1 分钟 输入端子 / GND 间：350Vp-p 1 分钟 | |
| 絶縁抵抗 | 输入端子 / GND 间：50MΩ以上（DC500V ） | |
| COMMON模式除去比 | 90dB 以上 （50/60Hz 信号源300Ω以下） | |
| 干扰 | 48dB 以上 | |
| 测量温度范围 | <热电偶> Ｋ：－200.0℃～ 1370.0℃ T：－200.0℃～ 400.0℃ | |
| 測定温度確度 (基准接点补偿精度±0.5℃) | Ｋ型热电偶 | －200≦TS≦－100 ±（0.05% of rdg +2.0℃） |
| －100＜TS≦1370℃ ±（0.05% of rdg +1.0℃） | ||
| Ｔ型热电偶 | －200≦TS≦－100 ±（0.1% of rdg +1.5℃） | |
| －100＜TS≦400℃ ±（0.1% of rdg +0.5℃） | ||
| 短路检出功能 | 有 | |
| 逻辑/ 脉冲输入 | 输入电压范围 | 0 ～ +24V（片线接地输入） |
| 输入信号 | 無电压接点（a 接点、b 接点、NO、NC）、开路集电器、电压输入 | |
| 输入阀值电压 | 约+2.5V | |
| 滞值 | 约0.5V（+2V ～ +2.5V） | |
| 脉冲测量范围 | 瞬时：最大200C / 采样 累计值：最大65535C (按QUIT键或者收录开始来清零) | |
| 室温补偿 | ＯＮ / ＯＦＦ | |
| 温度単位 | ℃/°F | |
| 采样间隔 | 0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min | |
| 电缆线长度 | 约20cm | |
| 使用环境 | -10～50℃、80% RH 以下（非冷凝） | |
| 外形尺寸 [W×D×H] | 46mm × 66mm × 35.5mm （不含凸出部分） | |
| 重量 （约） | 85g | |
4ch温度传感器输入端子 GS-4TSR 规格
| 项目 | 内容 | |
|---|---|---|
| 概要 | 4ch温度传感器输入端子 GS-4TSR 支持2种热敏电阻传感器（选件）（GS-103AT-4P/GS-103JT-4P）、能测量最大4ｃｈ的温度（-40.0～105.0℃（GS-103AT-4P时 ）或者：-40.0～120.0℃（GS-103JT-4P时。另外，还能进行逻辑（图），脉冲（计数）测量 | |
| 测量的种类 | 温度、逻辑/脉冲(瞬时、累计） | |
| 测量CH | 温度 | 4ch |
| 逻辑 / 脉冲 | 4ch | |
| 输入方式 | 扫描式、非绝缘、2种热敏电阻传感器 | |
| 测量温度范围 | 支持2种热敏电阻传感器（选件） Type A：-40.0～105.0℃（GS-103AT-4P） Type J：-40.0～120.0℃（GS-103JT-4P） | |
| 测量温度 | 主机部分精度 | -40 ≦ TS ＜ 0 ± 0.7 (℃) 0 ≦ TS ≦ 35 ± 0.2 (℃) 35 ＜ TS ≦ 70 ± 0.4 (℃) 70 ＜ TS ≦ 120 ± 1.0 (℃) |
| 热敏电阻 | ±0.4℃(代表值） GS-103AT-4P / GS-103JT-4P | |
| 逻辑/脉冲输入 | 输入电压范围 | 0～ + 24V（片线接地输入） |
| 输入信号 | 无电压接点（a接点、b接点、NO、NC）、开路集电器、电压输入 | |
| 输入阀值电压 | 约+2.5V | |
| 滞值 | 约0.5V（+2V～+2.5V） | |
| 脉冲测量范围 | 瞬时：最大200C / 采样 累计值：最大65535C (可通过按【QUIT】键或者收录开始将收录值清空) | |
| 温度単位 | ℃/°F | |
| 采样间隔 | 0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min | |
| 电缆线长度 | 约20cm | |
| 使用环境 | －10～50℃、80% RH 以下 （非冷凝） | |
| 外形尺寸 [W×D×H] | 46mm × 66mm × 35.5mm （不含凸出部分） | |
| 重量 （约） | 83g | |
照度 / 紫外线传感器 GS-LXUV 规格
| 项目 | 内容 | |
|---|---|---|
| 概要 | 照度 / 紫外线传感器 GS-LXUV 能同时测量照度（0 lx ～ 200k lx）·紫外线（0 ～ 30mW/cm2）的传感器。 | |
| 测量的种类 | 照度、紫外线強度、累计照度（累计显示仅在收录中）、累计紫外线強度（累计显示仅在收录中） | |
| 测量ch | 照度 | 1ch |
| 紫外线強度 | 1ch | |
| 测量范围 | 照度 | 0 lx ～ 200k lx |
| 紫外线強度 | 0 ～ 30mW/cm2 | |
| 测量精度 | 照度 | ±5% |
| 紫外线強度 | ±5% | |
| 分光精度 | 照度 | 400 ～ 750nm （最高560nm） |
| 紫外线強度 | 260 ～ 400nm （最高370nm） | |
| 測定分解能 | 照度 | 0.1 lx |
| 紫外线強度 | 0.001mW/cm2 | |
| 应答性 | 照度 | 1ms 以下 |
| 紫外线強度 | 1ms 以下 | |
| 演算功能 | 累计照度 | 0 ～ 999,999klxh |
| 累计紫外线強度 | 0 ～ 999,999W/cm2h ※可通过按［QUIT］键或者开始收录来重新计数 | |
| 采样间隔 | 0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min | |
| 电缆线长度 | 约20cm | |
| 使用环境 | -10～50℃、80% RH 以下 （非冷凝） | |
| 外形尺寸 [W×D×H] | 46mm × 66mm × 19mm（不含凸出部分） | |
| 重量 （约） | 65ｇ | |
CO2传感器 GS-CO2 规格
| 项目 | 内容 |
|---|---|
| 概要 | CO2传感器 GS-CO2 能测量CO2浓度（0～9,999ｐｐｍ）范围内的传感器。 |
| 传感器方式 | NDIR 方式 （非分散型红外线吸收法） |
| 测量的种类 | CO2浓度 |
| 测量ch | 1ch |
| 测量浓度范围 | 0～9,999ppm (5001～9999ppm属于确保精度外) |
| 測测量浓度精度 | ±(5% of rdg + 30ppm）0～5000ppm |
| 应答性 | 3分以下 |
| 采样间隔 | 0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、 1 · 2 · 5 · 10 · 20 · 30 · 60 min （ GS-CO2的采样为2sec） |
| 校准 | ON / OFF |
| 电线的长度 | 约20cm |
| 使用环境 | 0～50℃、80% RH 以下 （非冷凝） |
| 外形尺寸 [W×D×H] | 66mm × 100mm × 24.6mm （不含凸出部分） |
| 重量 （约） | 99g |
AC交流电流传感器转接器 GS-DPA-AC 规格
| 项目 | 内容 | |
|---|---|---|
| 概要 | AC交流电流传感器转接器 GS-DPA-AC AC電流传感器通过连接50A 钳式电流探头（GS-AC50A）、100A 钳式电流探头（GS-AC100A）、200A 钳式电流探头（GS-AC200A）可对单相2线式2·单相3线式·三相3线式等进行电力测量。 | |
| 可连接的传感器 | 50A 钳式电流探头（GS-AC50A） 100A 钳式电流探头（GS-AC100A） 200A 钳式电流探头（GS-AC200A） ※选件 | |
| 测量的种类 | 电流、电力、累计电力 （累计显示仅限收录中） | |
| 测量ch | 可连接的传感器最多2ch | |
| 输入方式 | RMS转换器 + 扫描式、非绝缘输入3種AC传感器接続 | |
| 测量电流精度 | ＜本体+ 传感器＞ ±2.0% FS ± 1digit 周围温度23℃、定格输入、定格周波数 | |
| 测量对象的频率 | 50Hz / 60Hz | |
| 适用电路 | 单相2线式 单相3线式 或者三相3线式 | |
| 测量值显示功能 | 电流、电力 （瞬时电力、累计电力量） | |
| 演算功能 | 累计电力：0～999,999kWh ※通过收录开始从新计算 | |
| 1次测定格电流 | GS-AC50A ：50A | |
| GS-AC100A：100A | ||
| GS-AC200A：200A | ||
| 耐电压 | AC1000V、50/60Hz、1min 机身～输入输出端子间 | |
| 采样间隔 | 0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、 1 · 2 · 5 · 10 · 20 · 30 · 60 min | |
| 电缆线长度 | AC电流传感器用转接器 | 约20cm |
| AC電流传感器 | 约20cm | |
| 使用环境 | -10～50℃、80% RH 以下 （非冷凝） | |
| 外形尺寸 [W×D×H] | 46mm × 66mm × 27.4mm （不含凸出部分） | |
| 重量 （约） | 55g | |
GS交流电流传感器转接器 GS-DPA 规格
| 项目 | 内容 |
|---|---|
| 概要 | GS用分岐转接器 GS-DPA 从温湿度传感器（GS-TH）·CO2传感器（GS-CO2）·照度/紫外线传感器（GS-LXUV）这3种内选2种自由组合进行测量的转换器。 |
| 连接器数 | 2ch |
| 能连接的传感器 | GS-TH、GS-CO2、GS-LXUV (同一传感器不可) |
| 电缆线长度 | 约20cm |
| 使用環境 | -10～50℃、80% RH 以下 （非冷凝） |
| 外形尺寸 [W×D×H] | 46mm × 66mm × 27.4mm （不含凸出部分） |
| 重量 （约） | 68g |
GL100-APS 规格
| 项目 | 内容 |
|---|---|
| 支持OS | Windows 8.1/8/7/Vista (64/32bit) |
| 连接方式 | USB、无线LAN |
| 功能 | 主机控制、实时数据收录、文件转换、数据再生 |
| 本体設定範囲 | 输入设定、收录设定、警报设定、触发设定 |
| 收录数据 | 实时数据(GBD二进制、CSV) 主机记录数据 SD卡数据 |
| 显示内容 | 模拟波形、逻辑波形、脉冲波形、数字值 |
| 显示模式 | Y-T显示、数字显示、统计·履历显示、光标间X-Y显示(仅限再生时) |
| 文件转换 | 光标间、全数据、回放功能 |
| 监视功能 | 警报监视定期向指定的邮箱送信。 |
| 报告功能 | 自动生成日报、月报文件 |
GL100-Network Config规格
| 项目 | 内容 |
|---|---|
| 支持OS | Windows 8.1/8/7/Vista (64/32bit) |
| 连接方式 | USB |
| 功能 | USB驱动安装、GL100更新升级 对时功能、机器名称设定、无线LAN设定、邮件收发设定 |
智能设备用软件规格
| 项目 | 内容 |
|---|---|
| 支持OS | iOS(7.0～)、Android（4.3～） |
| 连接方式 | 无线LAN |
| 功能 | 数字显示、波形显示（仅限再生时）、收录开始/停止控制、采样间隔変更、邮件送信控制功能、定制功能 |
