类型

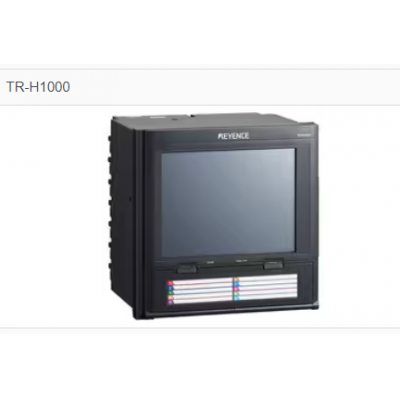

触摸型无纸记录仪 10 英寸 面板安装型

触摸型无纸记录仪 10 英寸 便携型

触摸型无纸记录仪 5 英寸 面板安装型

触摸型无纸记录仪 5 英寸 便携型

显示

10.4 英寸 TFT 液晶 640 × 480 (VGA)

5.7 英寸 TFT 液晶 640 × 480 (VGA)

背光灯

方式

白色 LED

寿命

约 70,000 小时 (25 °C)

触摸屏

动作力

0.8 N 以下

寿命

1,000 万次以上

主体缓存容量

700 MB (不挥发)

扩展内存

USB 闪存*1

接口

Ethernet

100BaseTX

串行通讯

RS-422A/RS-485

可以连接的单元台数

测量单元

10 台

2 台

I/O 单元

4 台

1 台

最大测量频段数

温度/电压

80 ch*2

16 ch*2

脉冲

8 ch*2

4 ch*2

Modbus

128 ch

演算

32 ch

最大输入输出点数

输出

32 点*2

8 点*2

输入

16 点*2

4 点*2

时间轴精度

±5 ppm

日历计时器精度

±15 秒/月 (25 °C)

显示语言

简体中文/繁体中文/英语/日语

联网功能

FTP 客户端/FTP 服务器、SMTP 客户端 (电子邮件发信)、HTTP 服务器 (Web 服务器)、DHCP 客户端、SNTP 服务器/SNTP 客户端、ModbusTCP (客户端/服务器)*3、ModbusRTU (主动/从动)*3

耐电压

电源端口 - FG 端口・盒子之间

1,500 VAC (50/60 Hz)、1 分钟

绝缘电阻

电源端口 - FG 端口・盒子之间

5 MΩ 以上 (500 VDC)

使用面板厚度

2 至 26 mm

―

2 至 26 mm

―

额定

电源电压

24 VDC ±10 %、纹波 (P-P) 10 % 以下

100 至 240 VAC ±10 %、50/60 Hz (专用 AC 适配器 SJ-U3)

24 VDC ±10 %、纹波 (P-P) 10 % 以下

100 至 240 VAC ±10 %、50/60 Hz (专用 AC 适配器 SJ-U3)

消耗电流

1.2 A 以下

―

0.8 A 以下

―

功率消耗

―

90 VA 以下

―

70 VA 以下

环境抗耐性

外壳防护级

IP64*4

―

IP64*4

―

环境温度

0 至 +50 °C

0 至 +40 °C

0 至 +50 °C

0 至 +40 °C

相对湿度

20 至 85 % RH (无凝结)*5

抗震性

根据 JIS B 3502 (IEC 611312)

重量

约 4.2 kg*6

约 6.8 kg*6

约 1.5 kg*6

约 2.8 kg*6
