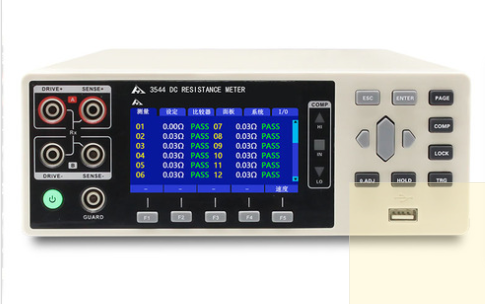

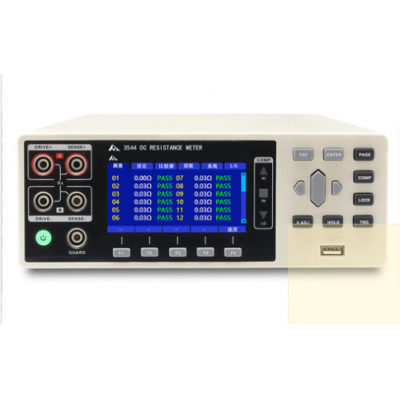

CHT3544多路直流电阻测试仪
CHT3544多路直流电阻测试仪概述CHT3544多路直流电阻测试仪是多通道测试，测试方式可切换两线或者四线，最大可以实现两线48路电阻测试和四线24路电阻测试。基于经典型号CHT3544电阻仪完全相同的电路设计，仪器抗干扰性能突出，非常适合配套自动化设备完成自动测试。 CHT3544多路直流电阻测试仪特性CHT3544多路电阻测试仪既可以单路测试又可以多路测试； 测试线两线四线可切换模
- 品牌： 和普
- 型号： CHT3544
CHT3544多路直流电阻测试仪概述
CHT3544多路直流电阻测试仪是多通道测试，测试方式可切换两线或者四线，最大可以实现两线48路电阻测试和四线24路电阻测试。基于经典型号CHT3544电阻仪完全相同的电路设计，仪器抗干扰性能突出，非常适合配套自动化设备完成自动测试。
CHT3544多路直流电阻测试仪特性
CHT3544多路电阻测试仪既可以单路测试又可以多路测试； 测试线两线四线可切换模式，两线单卡最大24路，四线单卡最大为12路；两线双卡最大48路，四线双卡最大为24路； 多通道测试，最多四端子24处测试
多通道测试，最多四端子24处测试
丰富的接口适用于自动化设备
300mA电流测试
具有自动测试功能
CHT3544-12/24H能够保证测试精度， 0.1μΩ~3.3MΩ的测试范围，0.02%的基本精度可以满足大多数的电阻测试应用场合
规格选型表
| 型 号 | 通 道 | 适用方式 | 量 程 | 精度 |
| CHT3548 | 单路 | 手持式 | 3mΩ—3MΩ | 0.1%±10读数(3mΩ, 30mΩ,3MΩ)， 0.05%±4读数(300kΩ)， 0.02%±2读数(其它量程) |
| CHT3544 | 台式 | |||
| CHT3544-2H | 2路 | |||
| CHT3544-12H | 12路 | |||
| CHT3544-24H | 24路 |
应用
CHT3544多路应用于三相马达线圈的测量;连接器、线束的检查;继电器触点的检查;电池端子熔接部分的检查。
规格
| 型 号 | CHT3548 | CHT3544 |
| 显 示 | 4.3英寸VDF屏显示 | 3.5英寸TFT-LCD |
| 测试参数 | 直流电阻、温度 | |
| 基本精度 | 0.1%±10读数(3mΩ,30mΩ,3MΩ),0.05%±4读数(300kΩ),0.02%±2读数(其它量程)） | |
| 分辨率 | 0.1μΩ | |
| 量 程 | 3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ | |
| 测试速度 | 5次/秒（平均次数可选） | 快速(50HZ:20ms;60HZ:18ms),中速（50ms）慢速(200ms) |
| 信号源 | 1A DC | 1A DC ；DC：最大5.5V |
| 温 度 | 范围：-10℃~60℃ 精度：±1℃ | |
| 校 正 | 全量程内短路清零 | |
| 比较器 | 实现HIGH/IN/LOW 分选 | 10档分选；实现HIGH/IN/LOW 分选 |
| 内部数据保存 | 可记录2400组测试数据 | 搭配电脑软件记录测试数据 |
| 触发模式 | 内部触发、自动触发 | 内部触发，外部触发，手动触发，总线触发 |
| 其他功能 | 偏置电压补偿；材料温度补偿功能；热电势补偿功能；导体长度换算功能；(详情见产品说明书） | 温度补偿功能；电源频率设置； 热电势补偿功能(详情见产品说明书） |
| 接 口 | USB接口 外部触发口 | 外部I/O接口，LAN接口，RS232接口，RS485接口 |
| 电 源 | 12V/1700mAh锂电池或8节干电池 | 电压:100VAC~256VAC；频率:50Hz-60Hz |
| 额定功率 | 2.5W | 10W |
| 尺 寸 | 208mm*52mm*120mm ; | 325mm*215mm*96.5mm |
| 重 量 | 0.81kg | 2kg |
| 附 件 | CHT9363A、CHT9348、充电器、 CHT0370、 CHT0390、锂电池、USB | CHT9344、CHT9348、CHT9800、PB36头、电源线 |
