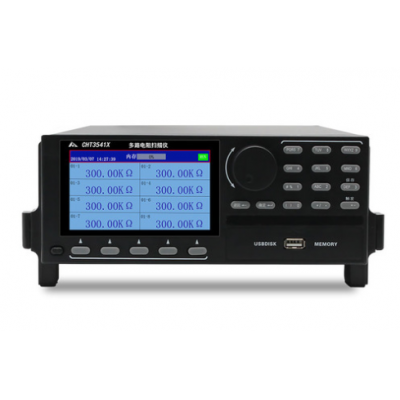

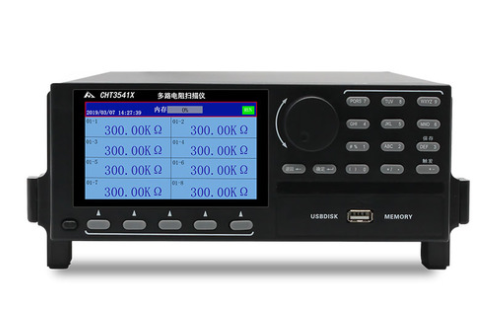

CHT3541X多路直流电阻测试仪

CHT3541X多路直流电阻测试仪概述CHT3541X多路电阻测试仪采用插卡式设计,主机最大可选配6张8路测试卡,可完成最大48路电阻测试。0.01mΩ~300.00kΩ的测试范围,0.05%的基本准确度。仪器标配RS-232C串口和选配I/O端口插口,配合自动测试设备完成多路电阻快速分选测试。 CHT3541X多路直流电阻测试仪特性硬件系统:CHT3541X由插卡和数据处理器板组成,插

  • 品牌: 和普
  • 型号: CHT3541X

CHT3541X多路直流电阻测试仪概述

CHT3541X多路电阻测试仪采用插卡式设计,主机最大可选配6张8路测试卡,可完成最大48路电阻测试。0.01mΩ~300.00kΩ的测试范围,0.05%的基本准确度。仪器标配RS-232C串口和选配I/O端口插口,配合自动测试设备完成多路电阻快速分选测试。

 CHT3541X多路直流电阻测试仪特性

  • 硬件系统:CHT3541X由插卡和数据处理器板组成,插卡可以是8通道的测量卡或40路报警输出的报警卡。每张测量卡上有独立的处理器和AD转换器,对8路通道信号进行轮询式测量。处于插槽的插卡可以实现高速通讯模式

  • 数据保存功能:测量数据按照指定的周期写入内存,内存中的数据可以自动或手动保存到U盘

  • 显示功能:对每个通道的测量数据可以进行数字显示;并且还可以在总览画面中同时显示并监测所有的测量通道

  • 温度测试功能:可以通过外接温度传感器进行温度测试

 CHT3541X多路直流电阻测试仪应用

CHT3541X可测量各种高、中、低值电阻器;各种开关接触电阻;接插件接触电阻;继电器线包和接触点电阻;变压器、电感器、电机、偏转线圈绕线电阻;导线电阻;车、船、飞机的金属铆接电阻;印制版线条和孔化电阻等。其温度补偿功能被广泛用于线圈直流电阻测试,电缆铜杆的米电阻测试等领域。



规格

型号CHT3541X
显示4.3英寸 TFT-LCD液晶显示屏
测试参数直流电阻
测量精度0.05%rdg.±5dgt.
通道数8路测量卡,卡通道内串联扫描测试,测试卡之间为并联测试
量程全量程自动或手动测试模式
测试速度30 次/秒, 10 次/秒, 3 次/秒
显示结果最多48路总览显示
温度补偿准确度:1℃,测温范围:0~80℃
校正全量程内短路清零
比较器每通道独立分选
内部数据保存60M
外部数据保存U盘(2G)
触发器内部触发,手动触发,外部触发
测试端四端测试
接口RS-232C接口(SCPI协议)
电源电压:90VAC~250VAC;频率:47Hz~400Hz;额定功率:10VA(主机) 2VA(测量卡)
尺寸263mm*249mm*102mm;重量:2.5kg
附件CHT9341X、CHT9341X-8、CHT9702、CHT9800、电源线
