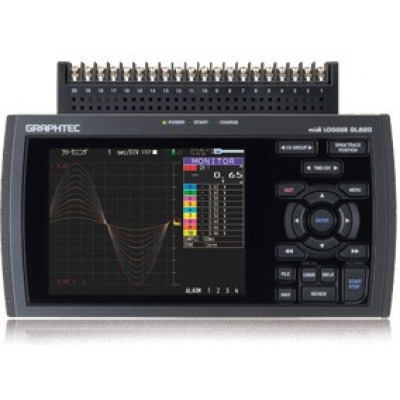

日本图技midi LOGGER GL820 便携式数据记录仪报价
日本图技midi LOGGER GL820 便携式数据记录仪介绍：日本图技GL820便携式温湿度记录仪，标配20个通道，最大可扩展到200通道。采用小型、可放心测定的全频道绝缘输入方式。可进行电压/温度/湿度/脉冲/逻辑的多元输入。 根据客户要求提供多种高速电压测定，可测定范围扩展至10ms取样（电压范围1ch输入时）。 此外，GL820便携式温湿度记录仪内置存储4GB大容量
- 品牌： 日本图技GRAPHTE
- 型号： GL820
日本图技GL820便携式数据记录仪已经停产了，升级型号GL840.GL840数据记录仪电压直接输入升级到100V，全新GRAPHTEC GL840温度记录仪具有无线通讯功能，可以和GL100、电脑等终端直通过无线通讯。GRAPHTEC GL840温度记录仪标配20通道，采用外置SD卡存储最大支持32G存储卡。
日本图技midi LOGGER GL820 便携式数据记录仪介绍：
日本图技GL820便携式温湿度记录仪，标配20个通道，最大可扩展到200通道。采用小型、可放心测定的全频道绝缘输入方式。可进行电压/温度/湿度/脉冲/逻辑的多元输入。 根据客户要求提供多种高速电压测定，可测定范围扩展至10ms取样（电压范围1ch输入时）。 此外，GL820便携式温湿度记录仪内置存储4GB大容量 内存， 全通道打开1S采样速度，可以记录一年的时间，满足长时间测试的需要。内存还支持外部扩展，.大屏幕显示器。仪器上就可以看到温度波形显示。方便查看无需使用外部存储媒体即可实现长时间的数据収录。 支持远程监控及数据记录的无线LAN功能，另具有警报输出功能、还可以有交直流供电两种方式，轻松高效完成现场测试。从研究开发到生产线现场，可1人1台进行使用，且价格十分便宜。
日本图技midi LOGGER GL820 便携式数据记录仪软件功能介绍：
日本图技GL820便携式温湿度记录仪标配软件的功能：GL820标配软件可以下载存储记录仪上的内存数据，可以进行分析和存档。GL820便携式温湿记录仪标配软件还可以把记录仪专用的文件格式转换成CSV格式，可以通过EXCEL软件直接读取记录数据。GL820温度记录仪标配的软件还可以实现远程对仪器进行操控。可以通过网络或者USB线连接后，在电脑上对记录仪的测试参数进行设置，并控制仪器的记录或者停止。
| 具有多样化扩展性的低速多通道型产品 |
 midi LOGGER GL820是一款重视扩展性的模式产品。频道数最大可由标准20ch扩展至200ch。除采用可放心检测的全频道绝缘输入方式外，还可实现电压/温度/湿度/脉冲/逻辑等多样化输入。为提升耐噪音性，产品搭载了⊿Σ型的A/D变频器，以此提高高频率噪音的消除效率。 此外，产品还装配了适用于多通道数据监控的以太网，可进行远程监控。存储媒体可使用USB存储器，直接写入所测定的数据，以便长时间地收录数据。GL820追求可对应多样化测量用途的功能性与操作性，为您提供从研究开发到生产线现场的高性价比产品。 |
| 性能概要 |
 (*1) GRAPHTEC独有的RoHS对应标志。详细内容请参阅「WEEE指令、RoHS指令应对体制 |
(*1) GRAPHTEC独有的RoHS对应标志。详细内容请参阅「WEEE指令、RoHS指令应对体制
日本图技 多通道存储记录仪 GL820的蓄电池驱动7小时(选购产品)，可安心使用
日本图技 多通道存储记录仪 GL820支持3WAY电源,日本图技 多通道存储记录仪 GL820电源可使用标准AC适配器进行AC驱动、还可使用选购产品中的电池组或DC驱动电缆进行蓄电池驱动或 DC驱动。
日本图技 多通道存储记录仪 GL820在使用AC适配器进行AC驱动时，搭载电池组后，即使AC电源发生瞬时停电，也可自动切换至蓄电池驱动，有效防止停电对重要数据带来的不利影响。若停电后供电不再恢复、且蓄电池容量已完全耗尽，可在蓄电池电量用完前自动停止测定，有效保护重要数据。在对蓄电池充电时，即使主机电源已关闭（OFF），只需配备AC适配器，便可插入插座进行充电。
| 驱动时间 | |
|---|---|
| 状況 | 驱动时间 |
| LCD使用状況（亮度MAX） | 约5小时 |
| 屏幕保护状态 | 约7小时 |
| ※20ch端子、1秒取样、主机存储器収录、使用2个新品电池组、+25℃环境 ※驱动时间因使用环境条件而有所差异。 | |
| 驱动方式 | ||
|---|---|---|
| 驱动方式 | DC电圧 | 蓄电池充电 |
| AC驱动（使用附属AC适配器）※1 | - | 可※2 |
| DC驱动※3 | +24V | 可※2 |
| +12V | 不可 | |
| +8.5V | 不可 | |
※1 驱动优先采用AC适配器。
※2 主机电源ON、OFF时均可充电。
※3 DC驱动需配备DC驱动缆线（B-514：选购产品）。
日本图技 多通道存储记录仪 GL820从标准20ch到最大200ch（500ch）、全体ch多功能＆绝缘输入
全体通道多功能&绝缘输入
标准20ch的模拟输入准备。同时采用通道间互不影响的绝缘输入方式。
无需进行繁琐的布线。可支持温度/电压/湿度/脉冲/逻辑输入，实现多功能对应，
可用于各种用途。
(*1) 脉冲/逻辑 有一项为4ch。需使用选购产品中的逻辑报警电缆（B-513）。
(*2) 使用选项产品湿度传感器时，按标准仅能使用1个。
配备选购产品湿度传感器
配备专门用于湿度测定的选购产品湿度传感器（B-530）。驱动电源由GL820主机提供。
将湿度传感器连接至所需测定湿度的通道后，只需将输入设至为湿度，即可进行湿度测定。
■相对湿度测量精度（5～98%）
| 测定环境 | 测定精度 |
|---|---|
| 0～10℃ | ±5%RH |
| 10～20℃ | ±4%RH |
| 20～30℃ | ±3%RH |
| 30～40℃ | ±4%RH |
| 40～50℃ | ±5%RH |
| 50～60℃ | ±6%RH |
| 60～70℃ | ±7%RH |
| 70～80℃ | ±8%RH |
搭载⊿Σ型 A/D变频器
为提高耐噪音性，产品搭载⊿Σ型A/D变频器，提高高频率噪音的消除效率。
从而减少逆变器等噪音的影响。
最大200ch、只需连接电脑便可扩展至500ch
将端子台统一为20ch/单元，主机的通道扩展最大可达200ch。
同时，可实现全通道绝缘输入＆多功能输入。
此外，使用PC进行测量时，通过连接多台主机（最大10台），可实现1台机器控制最大500ch、或单独进行控制。
日本图技 多通道存储记录仪 GL820用主机扩展测试通道的方法
频道扩展一览表| 通道数 | 20ch | 40ch | 100ch | 200ch |
| GL820主机 | 1台 | 1台 | 1台 | 1台 |
| 扩展端子基本套件(B-537) | - | 1组 | 1组 | 1组 |
| 20ch扩展端子组件（B-538) | - | 1组 | 4组 | 9组 |
日本图技 多通道存储记录仪 GL820使用PC进行扩展
使用电脑附属的PC应用程序（GL220_820-APS），可在主机最大10台、通道数最大500ch的条件下进行扩展、测量。
扩展方法（例：扩展至120ch）
日本图技 多通道存储记录仪 GL820的存储时间
| 収录间隔（取样速度）(*1) | 10ms(*2) | 50ms(*2) | 100ms(*2) | 200ms | 500ms | 1s | 10s |
| 2GB内置闪存 | 29日 | 72日 | 89日 | 101日 | 253日 | 506日 | 5068日 |
| 512MB USB存储器(*3) | 7日 | 18日 | 22日 | 25日 | 64日 | 129日 | 1294日 |
※1 驱动优先采用AC适配器。
※2 主机电源ON、OFF时均可充电。
※3 DC驱动需配备DC驱动缆线（B-514：选项产品）。
日本图技 多通道存储记录仪 GL820具有多种网络形式
日本图技 多通道存储记录仪 GL820的技术参数：
| GL820便携式温湿度记录仪 | |||
| 项目 | 内容 | ||
| 电流输入数目 | 1台(20通道)或扩展至(最高200通道) | ||
| 触发 | 种类 | 开始 | 触发讯号产生,开始取样 |
| 停止 | 触发讯号产生,开始取样 | ||
| 条件 | 开始 | 停止,程度,警报,行程时间,外部 | |
| 停止 | 停止,程度,警报,行程时间,过去时间,外部 | ||
| 警报功能 | 种类 | 电流,逻辑,脉冲(AND及OR操作选择) | |
| 条件 | 电流 | H,L,视窗内,视窗外 | |
| 逻辑 | 所有频道 | ||
| 脉冲 | H,L,视窗内,视窗外 | ||
| 逻辑/脉冲输入通道 | 4个通道,可转换逻辑或脉冲 | ||
| 脉冲输入范围 | Count(次数)模式 | 50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取样时间) | |
| Inst(瞬时)模式 | 50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取样时间) | ||
| RPM回转模式 | 50rpm,500rpm,5krpm,50krpm,500krpm,5Mrpm/50Mrpm,500Mrpm/F.S (最高50k/秒) | ||
| 警报输出 | 通道数目 | 4 | |
| 输出格式 | 开放连接输出(5V拉伸电阻,10kohm),5至24V(100mA或以下) | ||
| 输出条件 | 程度调整,视窗调整,逻辑调整,脉冲调整 | ||
| 外部触发输入 | 1个通道(最高24V,起端2.5V,滞电压0.5V) | ||
| 电脑介面 | Ethernet(10BASE-T/10BASE-TX),高速USB2.0 | ||
| 资料储存 | 测量资料 | 储存在内置闪存或USB储存盘 | |
| 其他 | 设定条件及萤幕复印可储存于内置闪存或USB储存盘 | ||
| 内置记忆体 | 12MB闪存 | ||
| USB储存盘插槽(全速) | 2.0兼容 | ||
| 计算功能 | 统计计算 | 平均,峰值,最大,最小,RMS | |
| 计算数目 | 2组同时设定 | ||
| 搜索功能 | 搜索资料中之点,种类:程度,警报,逻辑,脉冲 | ||
| 显示器 | 尺寸 | 5.7英寸TFT彩色LCD | |
| 显示模式 | 波形+数字,独立波形,独立数字 | ||
| 操作环境 | 直流电操作温度0-45℃,相对湿度5-85%RH,电池操作温度15-40℃ | ||
| 电源 | AC变压器(100-240VAC,50/60Hz) | ||
| DC输入(8.5-24VDC) | |||
| 原装电池,最高装配2个,连续9小时操作 | |||
| 电功率 | 28VA或较低(AC驱动) | ||
| 机身尺寸(W x D x H) | 232 x 152 x 50mm | ||
| 重量 | 990g(包括20通道输入模块) | ||
| 震动绝缘 | 兼容JIS震动测试或等同汽车业界TYPE 1-CLASS A | ||
| 验证规格 | CE,RoHS,中国RoHs | ||
