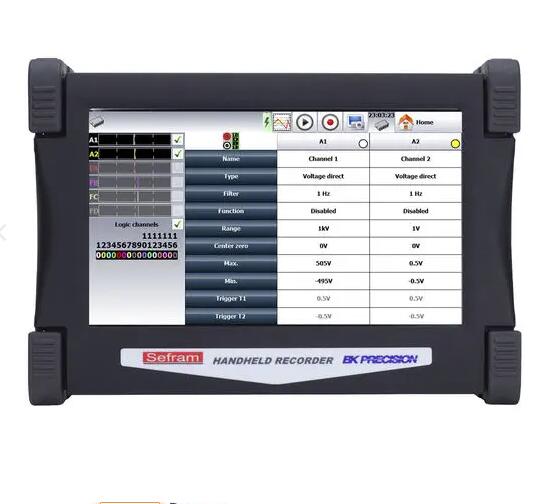

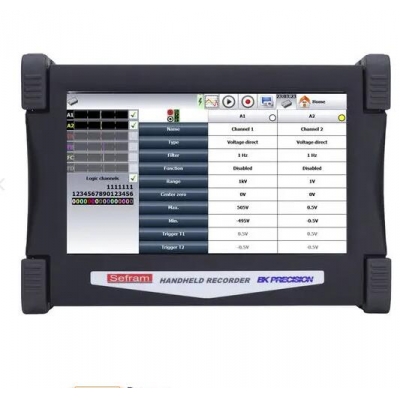

DAS30 数据记录仪

DAS30 数据记录仪介绍:DAS 30高速多功能记录仪具有多功能通道可配置性、高速采样(1 MSa/s)、宽输入范围(±5 mV至±500 V)、高达64 GB的大型内部固态存储器以及9.5小时的电池寿命。结合CAT III隔离等级,这些仪器很适合从小型传感器信号记录到电力分析的应用。在文件模式下,2 µs采样间隔让你有信心捕捉瞬态事件。此外,大的内置存储器允许在更长的时间内记录数据。每个通道可

  • 品牌: 日本图技
  • 型号: DAS30

DAS30 数据记录仪介绍:

DAS 30高速多功能记录仪具有多功能通道可配置性、高速采样(1 MSa/s)、宽输入范围(±5 mV至±500 V)、高达64 GB的大型内部固态存储器以及9.5小时的电池寿命。结合CAT III隔离等级,这些仪器很适合从小型传感器信号记录到电力分析的应用。

在文件模式下,2 µs采样间隔让你有信心捕捉瞬态事件。此外,大的内置存储器允许在更长的时间内记录数据。

每个通道可以同时记录不同的信号,如电压、温度、电流或频率,使用一个共同的时基。新一代触摸屏具有无限制的数据滚动、放大/缩小功能,以及用于精确测量的拖放delta光标。

性能特点

 2 模拟通道,16个逻辑通道

 每个通道最高1μs取样速度

 100kHz 带宽

 32GB 内置硬盘

 32M 内存

 通用输入

 DC, AC+DC RMS 电压测试

 频率计数

 温度热电偶, Pt100/Pt1000(选配)

 功率分析功能(最高可达400Hz ,型号DAS60)

 14-bit 分辨率

 10" TFT 全景式LCD 触摸屏

 接口: 2 x USB, 以太网

 锂离子电池,续航最高达9.5小时

 110mm 热敏打印机模块(选配)

 IEC标准1010 第三类测量标准600V

 工厂选配打印机模块(所有型号) -Pt100/

 Pt1000(DAS30/50)

 应用

 电子系统的维修/故障诊断



 电压、电流、温度记录与监控



 单相电机与三相系统的功率分析



  • 技术参数

  • 规格 – 通用输入

    通道数量 :

    2 (DAS30), 4 (DAS50), 6 (DAS60)

    电压

    带宽 :

    100 kHz

    直流电压范围 :

    1 mV - 1000 V

    最大输入电压 :

    ± 500 VDC or 440 VAC

    最大补偿 :

    ± 5 量程 (最大 ± 500 V)

    精度 :

    ± 0,1% of range ; ± 10µV   / ± 0,1% 补偿

    真有效值( TRMS)AC+DC 量程 :

    200 mV - 424 V

    带宽 (- 3 dB) :

    5 Hz - 500 Hz

    响应时间 :

    100 ms 标准 (40 ms - 50 Hz)

    波峰因数:

    2.2 & 600 V 峰值电压

    频率

    灵敏度 :

    100 mV rms min.

    工作周期 :

    10% min.

    频率范围 :

    0.1 Hz - 100 kHz

    基本精度

    0.02% 满量程

    温度

    传感器

    范围

    Couple J

    -210°C - 1200°C

    Couple K

    -250°C - 1370°C

    Couple T

    -200°C - 400°C

    Couple S

    -50°C - 1760°C

    Couple B

    200°C - 1820°C

    Couple E

    -250°C - 1000°C

    Couple N

    -250°C - 1300°C

    Couple C

    0°C - 2320°C

    Couple L

    -200°C - 900°C

    能量分析函数

    网络:

    单相,2 相,3相

    显示

    菲涅尔图,示波器,数据

    测量

    平均值,RMS,峰值,峰值系数,电压和电流的THD和DF,有功功率,无功功率,视在功率,功率因数(cos ϕ)

    谐波

    计算50次谐波

    取样

    分辨率:

    14bit

    取样速度

    每个通道最高1M/s

    存储长度

    每段落32M字,最多128段落

    触发

    正沿,负沿,逻辑输入,延迟,Go No Go

    带宽

    带宽(-3dB))


    范围

    >1V:100kHz

    范围

    >50mV:50kHz

    范围

    5mV:20kHz

    内置模拟滤波器

    10kHz,1kHz,100Hz,10Hz

    斜率

    40dB每格

    可编程数字滤波器

    10kHz,1Hz,0.1Hz,0.01Hz,0.001Hz

    斜率

    <1V:>20MΩ

    ≥1V:>1MΩ

    最大输入电压

    一个通道与地线间± 500VAC

    单通道两个终端间

    ± 500VAC

    通道与地线隔离


    逻辑输入

    通道:

    16

    TTL – 最大电压

    24V

    取样速度

    与模拟输入取样速度相同

    传感器供电

    9-15V

    报警2

    A&B 0-5V 输出

    PT100/PT1000* 输入(DAS30/50工厂选配)

    通道数量:

    2

    电流

    Pt100:1mA,Pt1000:100μA

    分辨率

    与模拟输入取样速度相同

    传感器供电

    20bit

    温度范围

    -200°C - +850°C

    测量

    2线,3线,4线

    20°C时精度

    ±0.2°C

    打印纸指标(对所有型号都为工厂选配)

    纸宽 :

    110mm

    纸速 :

    1mm/min - 25mm/s

    记忆模式纸速:

    最高10 mm/s

    分辨率与精度 : Y 轴 :

    8点 /mm

    X轴 :

    16点/mm

    XY模式 :

    8点/ mm (x与y轴)

    存储

    设置备份 :

    在硬盘上无限制

    内置硬盘 :

    DAS30/50为32GB固态硬盘,DAS60为64GB

    一般规格

    显示 :

    10 寸 TFT LCD彩色触屏

    F(t)和 XY 函数

    缩放, 光标, dV, dT, 光标间缩放

    计算函数:

    y=ax+b, y=/x/+b, y=a√x+b+c,

    y=ax2+b, y=(log x)+b, yae(x+b)+c

    自动测量 :

    20个 自动测量参数 ( F, T, Vpp, Tm…)

    接口:

    2个USB口, 以太网口

    电源供电 :

    100到240 VAC, 最大输出 15 V   5A.

    电池 :

    锂离子 10.8 V, 6,5 Ah.

    电池续航 :

    充满后可续航9.5h

    无屏保下4小时

    充电时间:

    1小时 (记录仪关闭状态下),充满4小时

    尺寸&重量:

    295*210*105mm,2.5kg

    工作温度范围:

    0°C - 40°C

    最大湿度

    80%无冷凝

    保修期:

    2年

    安全

    IEC61010 – CAT III 600V


    选型指南

    DAS30

    DAS50

    DAS60

    2个独立的通用通道



    4个独立的通用通道



    6个独立的通用通道



    内存

    32GB

    32GB

    64GB

    2 Pt100/Pt1000 输入

    工厂选配

    工厂选配

    110mm 热敏打印机

    工厂选配

    工厂选配

    工厂选配


    选配附件

    夹具附件



    SP 201 - 200 AAC, 10mV/1A, ø 15 mm.

    SP 221 - 100 AAC, 100mV/1A, ø 15 mm.

    SP 230 - 1200 AAC, 10mV/1A, ø 50 mm.

    SP 261 - 1200 AAC+DC, 1mV/1A, ø 50 mm.

    SP 270 - 2000 AAC, 1 mV/1A, ø 70 mm.

    A 1287 - 3000 AAC, 0.333 mV/A, ø 150 mm /   Flex

    分流器

    分流器 (配香蕉头)



    910007100 分流 CA 0.01 ohm : 3 A

    910007200 分流 CA 0.1 ohm : 1 A

    989007000 分流 CA 50 ohm : 0.05 A

    989006000 分流 CC 1 ohm : 0.5 A

    912008000 分流 CA 10 ohm : 0.15 A

    分流器 (配线)



    207030301 分流 0.01 ohm : 30 A   max

    207030500 分流 0.001 ohm : 50 A   max

    逻辑通道

    984405500 16绝缘逻辑通道接口

    902407000 16通道逻辑探头.

    .

    手提箱



    903001000 DAS30/50手提箱

    906002000 DAS60手提箱

    FLEXPRO 软件



    916002100 FlexPro View

    916002200 FlexPro Standard

    916002300 FlexPro Professional

    916002400 FlexPro Developer Suite

    打印机模块(工行选配)



    903002000 用于DAS30/50的热打印机模块

    906003000 用于 DAS60的热打印机模块

    耗材



    837500526 热敏纸卷 (10m)

    Pt100/Pt1000 (DAS30 / 50为工厂选配)

    903003000 2通道 Pt100/Pt1000

    19" 安装工具包



    903004000 DAS30/50工具包

    906001000 DAS60工具包



    配件 : 一个手提箱, 一套红黑线+鳄鱼夹 + 快速香蕉插头, 适配器, 手册说明 (CD-ROM).
