欧姆龙ZR-RX70数据记录仪
欧姆龙ZR-RX70数据记录仪介绍：ZR-RX70A数据记录仪标配8个通道可以采用多种信号。温度、湿度，电流，电压，逻辑和脉冲信号采集，在8个通道上同时高速采样，16位分辨率，大屏幕5.7英寸彩色LCD清晰显示波形，数据也可以存储到方便PC的U盘.欧姆龙ZR-RX70数据记录仪技术参欧姆欧姆龙ZR-RX70数据记录仪技术参数： 型号ZR-RX70A输入方式所有通道绝缘输入所有通道同时采样
- 品牌： 欧姆龙

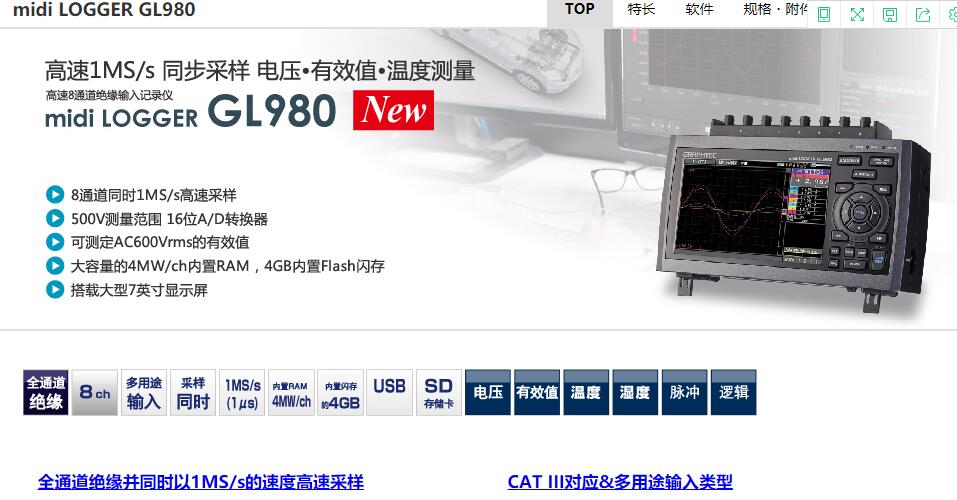

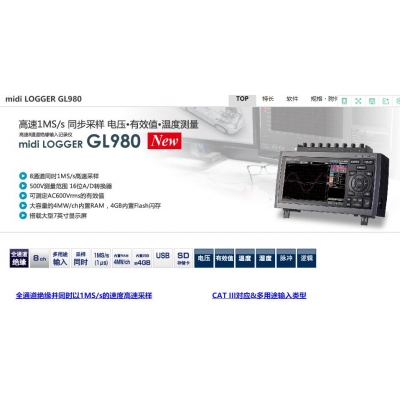

- 型号： ZR-RX70停产了代替型号GL980
欧姆龙ZR-RX70数据记录仪介绍：
ZR-RX70A数据记录仪标配8个通道可以采用多种信号。温度、湿度，电流，电压，逻辑和脉冲信号采集，在8个通道上同时高速采样，16位分辨率，大屏幕5.7英寸彩色LCD清晰显示波形，数据也可以存储到方便PC的U盘.
欧姆龙ZR-RX70数据记录仪技术参数：
型号 | ZR-RX70A | ||
输入方式 | 所有通道绝缘输入所有通道同时采样 | ||
输入端子形状 | BNC端子：电压测量用 | ||
模拟量输入通道数 | 8CH | ||
采样周期 | 10μs～1min | ||
A/D分辨率 | 16 bit | ||
A/D转换方式 | 逐次比较方式 | ||
测量范围 | 电压 | 20、50、100、200、500mV、1、2、5、10、20、50、100、200、500V、1-5V F.S. | |
温度 | 热电偶 | K、J、E、T、R、S、B、N、W (WRe5-26) | |
测温电阻 | - | ||
湿度 | 0～ (电压0～1V比例换算) *3 | ||
外部输入 | 数字输入 | 逻辑输入4CH或脉冲输入4CH的选择方式*4、*5 | |
报警输出 | 4CH (开路集电极输出) | ||
各种功能 | 触发功能 | 外部触发输入 (1CH)、输入信号电平、一定时间 | |
过滤功能 | Off、Line、5Hz、50Hz、500Hz | ||
运算功能 | 统计运算*6：平均值、峰值、大值、小值、有效值(多可同时设定2个运算) | ||
PCI/F | 种类 | LAN (100BASE-TX)、USB2.0 (HIGH SPEED) | |
功能 | 以太网 | Web服务器功能、FTP服务器功能、NTP客户端功能、 | |
USB | 至计算机的实时数据传送 | ||
存储装置 | 本体内置 | RAM：约64MB闪存：约256MB | |
外置 | U盘*7 | ||
显示 | 5.7英寸彩色液晶(QVGA：320 × 240像素) | ||
使用环境 | 0～40℃、5～85%R.H.(使用蓄电池时15～35℃) | ||
耐振动 | 与汽车零部件第1种A种相当 | ||
电源电压 | AC适配器：AC100～240V/50～60Hz*8、DC驱动：8.5V～24V | ||
消耗功率 | 42VA (使用AC适配器时) | ||
质量 | 约1.1kg(不含蓄电池、AC适配器) | ||
外形尺寸 | 232 × 150 × 80mm | ||
附件 | 用户手册、应用光盘(CD-ROM)、AC适配器/AC电缆 | ||
*1. 测温电阻体为非绝缘
*2. 相同通道的BNC端子和M3螺钉式端子无法同时使用。
*3. 需使用湿度传感器ZR-XRH1。
*4. 需使用逻辑报警电缆ZR-XRL1。
*5. 脉冲输入为转速模式、累计模式、瞬时模式的切换方式。
*6. 实时及光标间（播放时）
*7. 1个文件多2GB （外接时因使用存储器而异）
*8. 标配的电源导线为AC100V用（日本规格）。
测量精度
项目 | ZR-RX70A | ||
电压 | ±0.25% of F.S. | ||
温度 | 热电偶 | 测量温度范围(℃) | 测量精度 |
R/S | 0≦TS ≦100 | ±7.0℃ | |
100＜TS ≦300 | ±5.0℃ | ||
R：300＜TS ≦1600 | ±(0.05%of rdg+3.0℃) | ||
S：300＜TS ≦1７60 | ±(0.05%of rdg+3.0℃) | ||
B | 400≦TS ≦600 | ±5.5℃ | |
600＜TS ≦1820 | ±(0.05%of rdg+3.0℃) | ||
K | -200≦TS ≦-100 | ±(0.05%of rdg+3.0℃) | |
-100＜TS ≦13７0 | ±(0.05%of rdg+2.0℃) | ||
E | -200≦TS ≦-100 | ±(0.05%of rdg+3.0℃) | |
-100＜TS ≦800 | ±(0.05%of rdg+2.0℃) | ||
T | -200≦TS ≦-100 | ±(0.1%of rdg+2.5℃) | |
-100＜TS ≦400 | ±(0.1%of rdg+1.5℃) | ||
J | -200≦TS ≦-100 | ±3.7℃ | |
-100＜TS ≦100 | ±2.7℃ | ||
100＜TS ≦1100 | ±(0.05%of rdg+2.0℃) | ||
N | 0≦TS ≦1300 | ±(0.1%of rdg+2.0℃) | |
W | 0≦TS≦ 2315 | ±(0.1%of rdg+2.5℃) | |
*1：使用环境23℃±5℃
接通电源后放置30分钟以上
滤波器Line
GND接地
使用热电偶为T ： 0.32φ， 其它： 使用了0.65φ时
湿度传感器 ZR
项目 | 内容 |
可使用温度范围 | -25～+80℃ |
可使用湿度范围 | 0～RH |
相对湿度测量精度 | ±3%RH(5～98%RH at 25℃) |
响应时间 | 15 sec (安装薄膜过滤器时、90%响应) |
传感器输出 | DCO～1V |
外形尺寸 | φ14×80mm (不含电缆) |
电缆长度 | 3m |
PC软件
项目 | PC软件 ZR-SX10 | 标准PC软件 |
Wave Inspire RX | Smart Viewer RX70 | |
适用记录仪 | ZR-RX25/RX45/RX70/RX20/RX40 | ZR-RX70 |
对应OS | Windows XP/Windows Vista/Windows 7 | Windows 2000/Windows XP/Windows Vista |
CPU | Intel 兼容处理器 1GHz以上 | Pentium 4 2.0GHz 以上 Atom |
内存 | Windows XP: 512MB以上 | 512MB以上(建议为1GB以上) |
显示器 | 分辨率1024 × 768以上，65535色(16位彩色)以上 | 分辨率1024 × 768以上 |
适用接口 | USB、LAN | |
标准功能 | 保存数据的查看、实时PC数据收录、本体设定、CSV文件转换功能 | |
波形操作 | 基于鼠标与图标的波形直接操作、 | 基于图标的CH个别标尺变更 |
波形显示 | 基于多个图表窗口显示、X-Y显示、FFT显示、 | 单窗口显示、受限的X-Y显示、 |
设定功能 | 高级通道组合功能、高级列表视图设定功 | 通道分组功能、记录仪本体设定功能 |
外部采样 | - | 对应(可进行设定及显示) |
收录数据 | 二进制格式(独立格式)：含有收录数据及图表等图像显示内容而保存 | |
其它 | 光标功能、指令输入功能、Excel传送功能 | |
