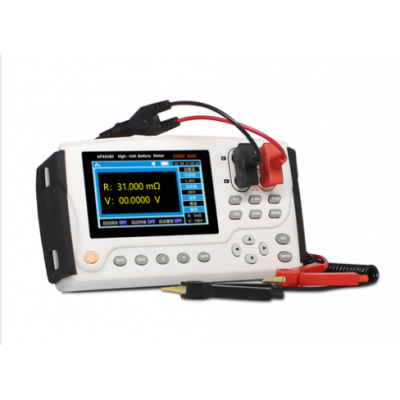

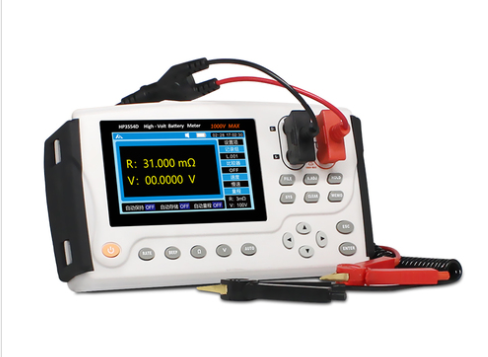

HP3554系列手持式电池内阻测试仪
HP3554系列手持式电池内阻测试仪概述HP3554/CHT3554 电池测试仪采用大电流和强抗干扰设计，可以为备用UPS系统的铅酸蓄电池提供快速、完全、精确的内阻与电压诊断。无需停止装置运行，可在线测量并迅速诊断电池的劣化情况， 提高测试效率。自带的自动数据保存功能可以方便存储测试数据，存储数据容量可达2400组。 HP3554A/B/D 手持式电池内阻测试仪是本公司重点推出产品，针对
- 品牌： 和普
- 型号： HP3554A/HP3554B/HP3554D
HP3554系列手持式电池内阻测试仪概述
HP3554/CHT3554 电池测试仪采用大电流和强抗干扰设计，可以为备用UPS系统的铅酸蓄电池提供快速、完全、精确的内阻与电压诊断。无需停止装置运行，可在线测量并迅速诊断电池的劣化情况， 提高测试效率。自带的自动数据保存功能可以方便存储测试数据，存储数据容量可达2400组。
HP3554A/B/D 手持式电池内阻测试仪是本公司重点推出产品，针对电池行业精确电池内阻、电压测试的高速测试设备。内阻最小分辨率0.0001mΩ，最高测试电压可达1000V，最快测试速度100mS。仪器采用经典型CHT3563同样的电路设计，使得CHT3554A/B/D同时具有台式机相同的优越测试性能和手持式表小巧方便携带的功能。
HP3554系列手持式电池内阻测试仪
♦ HP3554为UPS电池在线测试专用
♦ HP3554电压最高分辨1mV，内阻最高分辨0.001mΩ
♦HP3544A/B/D内阻范围0.0001mΩ ～ 30.000Ω；精度±0.5%
♦ HP3554A/B/D电压范围10μV～1000V；精度±0.02%
型 号 | 内阻精度 | 内阻范围 | 电压精度 | 电压范围 | 性能与特点 | |
CHT3554 | ±1% |
0.001mΩ ～ 3.100Ω | ±0.1% |
1mV～60V |
为UPS电池在线测试专用 | 4.3英寸VDF屏 |
HP3554 |
±0.5% |
±0.02% | 4.3英寸TFT-LCD屏 | |||
HP3554A |
0.0001mΩ ～ 30.000Ω | 10μV~100V |
4.3英寸TFT-LCD屏 在手持式仪器中可媲美台式仪器的精度和速度 | |||
HP3554B | 10μV~300V | |||||
HP3554D | 10μV~1000V | |||||
特性
HP3554/CHT3554
为UPS电池在线测试专用
高稳定性，高分辨率设计，电压最高分辨1mV，内阻最高分辨0.001mΩ
抗干扰性能优越，当仪器受到反电动势冲击时，仪器会自动切断测试环路
运用最新的抗干扰技术，有效抑制1/f噪音
HP3554A/B/D
用于静态电池精密测试，在手持式仪器中可媲美台式仪器的精度和速度
但比台式仪器更轻便小巧
超宽测试范围，最高测试电压可达1000V(仅HP3554D)
相较于CHT3554测试速度更快
应用
用于高压电池组检查
用于电池模块检查
用于大中小型（低阻抗）元件检查和高速量产检查
用于各种电池高速量产检查
用于燃料电池组检查
用于电池的研究开发测量
同时高速检查内部电阻(IR)和电池电压(OCV)
规格选型表
规格
型 号 | CHT3554 (HP3554) | HP3554A | HP3554B | HP3554D | |
显 示 | 4.3英寸VDF屏显示 | 4.3英寸 TFT-LCD显示 | |||
测试参数 | 交流电阻、直流电压、温度 | ||||
内阻 | 基本精度 | ±1% | ±0.5% | ||
范 围 | 0.001mΩ ～ 3.100Ω | 0.0001mΩ ～ 30.000Ω | |||
电压 | 基本精度 | ±0.1% | ±0.02% | ||
范 围 | 0.001V～60.00V | 0.00001V~100.000V | 0.00001V~300.000V | 0.00001V~1000.00V | |
温度 | 基本精度 | ±1℃ | |||
范 围 | -10℃~60℃ | ||||
信号源 | 交流1kHz；测试电流：<150mA | 测量电流频率:1kHz；测试电流：<100mA | |||
量 程 | 电阻：3mΩ/30mΩ/300mΩ/3Ω；四量程 | 电阻：3mΩ,30mΩ,300mΩ,3Ω,30Ω；5档全量程自动或手动测试模式 | |||
测试速度 | 1次/秒（平均次数可选） | 10 次/秒, 3 次/秒 | |||
校 准 | 全量程内短路清零 | ||||
比较器 | FAIL/PASS比较 | FAIL/PASS比较 | |||
内部数据 | 可记录2400组测试数据 | 可记录2400组测试数据（可升级为4800组） | |||
触发模式 | 内部触发、自动触发 | ||||
接 口 | USB接口、EXPORT端（端口执行 保持功能） | ||||
电 源 | 12V/2500 mAh 锂电池或8节AA干电池； | ||||
额定功率 | 4VA | ||||
尺 寸 | 205mm*55mm*110mm；重量：0.81kg | ||||
附 件 | CHT9348、USB、充电器、CHT0370、锂电池；CHT9363A（HP3554A/B/D）；CHT9371、CHT9363B（HP3554/CHT3554） | ||||
