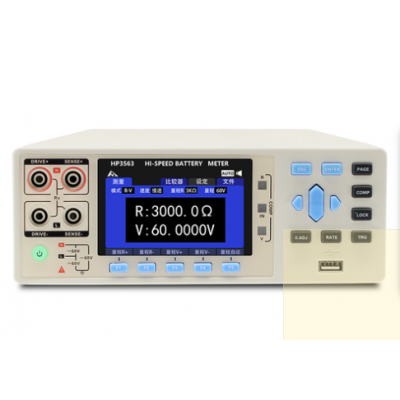

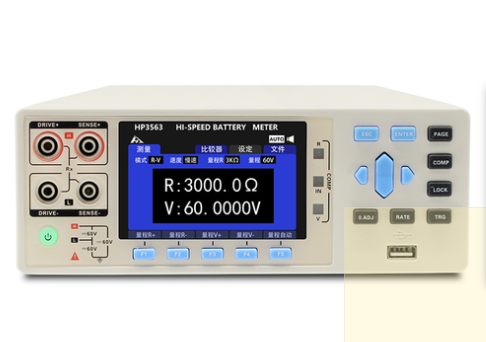

HP3563多路电池测试仪
HP3563多路电池测试仪概述HP3563/A-12H/24H多路电池测试仪可迅速完成最大24路电池的内阻和电压分选测试，基于经典型CHT3563完全相同的测试电路，该款设备的测试速度和精准性在业内处于领先地位，是自动化测试配套厂家的理想配套工具。HP3563/HP3564系列是一种高精度、宽量程，采用高性能微处理器控制的电池内阻测试仪。无论是趋向大型化低阻化的锂电池，还是高电压应用增长中的电池组
- 品牌： 和普
- 型号： CHT3563/A-12HM,CHT3563/A-24HD
HP3563多路电池测试仪概述
HP3563/A-12H/24H多路电池测试仪可迅速完成最大24路电池的内阻和电压分选测试，基于经典型CHT3563完全相同的测试电路，该款设备的测试速度和精准性在业内处于领先地位，是自动化测试配套厂家的理想配套工具。
HP3563/HP3564系列是一种高精度、宽量程，采用高性能微处理器控制的电池内阻测试仪。无论是趋向大型化低阻化的锂电池，还是高电压应用增长中的电池组，面对不断发展的电池生产行业，该仪器能同时高速检查内部电阻(IR)和电池电压(OCV)。该产品分辨率高、稳定性好、测试周期短、外形精致、功能强 大、接口丰富、适用于产品研发和自动化产线。
HP3563多路电池测试仪特性
既可以单路测试又可以多路测试，单卡12路四端测试，双卡24路四端测试
♦ 最高测试电压可达1000V
内阻最小分辨率0.1μΩ，电压最小分辨率10μV
最小测试周期仅需10mS
标配各种接口适用于自动化测试设备
抗干扰能力强
交流四端子法，高精度测低电阻
具有自动测试功能
HP3563/A多路电阻测试仪和HP3563/A同样的测试范围和精度，适合多点位，多通道测试场合。标配RS232/RS485/LAN通讯接口和I/O接口，特别适合配套自动化设备完成自动测试。HP3563/A多路既可以单路测试又可以多路测试，单卡12路四端测试，双卡24路四端测试。
规格选型表
| 信号 | 通道 | 适用范围 | 性能特点 | |
| CHT3563/A/B/CHT3564 | 单路 | 通用 | 单路测试，适用各种规格电池 | |
| CHT3563/A-12HM | MOS管 | 12路 | 单体电芯 | 扫描速度快，MOS管耐用 |
| CHT3563/A-12HD | 继电器 | 串联电池组 | 速度稍慢，耐压高 | |
| CHT3563/A-24HM | MOS管 | 12路 | 单体电芯 | 扫描速度快，MOS管耐用 |
| CHT3563/A-24HD | 继电器 | 串联电池组 | 速度稍慢，耐压高 | |
规格
型 号 | HP3563 | HP3563A | HP3563B | HP3564 | |
显 示 | 3.5英寸 TFT-LCD显示 | ||||
测试参数 | 交流电阻、直流电压 | ||||
内阻 | 基本精度 | 0.30% | |||
范 围 | 0.1μΩ ~3kΩ | ||||
电压 | 基本精度 | 0.01%+0.001%FS | |||
范 围 | 10μV~60V | 10μV-300V | 10μV-800V | 10μV-1000V | |
信号源 | 测量电流频率：1kHz±0.2Hz；开路电压：<5V；测试电流：<100mA 交流电阻、直流电压 | ||||
量 程 | 3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ；7档全量程自动或手动测试模式 | ||||
测试速度 | 100次/秒，50 次/秒，20 次/秒，3 次/秒 | ||||
校 准 | 全量程内短路清零 | ||||
比较器 | 30组记录，4档分选，档计数 | ||||
其他功能 | 数据导出,储存在U盘中 | ||||
触发模式 | 内部触发、手动触发、外部触发、总线触发、自动触发 | ||||
接 口 | 外部I/O接口、RS-232/485接口 、以太网接口 、U盘接口 | ||||
电 源 | 电压: 100VAC~256VAC；频率: 50Hz~60Hz | ||||
额定功率 | 15VA | ||||
尺 寸 | 325 mm*215 mm*96.5 mm | ||||
重 量 | 3 kg | ||||
附 件 | CHT9363A、CHT9800、PB36头、电源线；CHT934X-12-1.5m（仅CHT3563/A多路测试仪） | ||||
